萬能型齒輪嚙合試驗機 QB-108
萬能型齒輪嚙合試驗機 QB-108型系統概要 本裝置標準仕樣以齒輪為代表的正齒輪以外可以檢查斜齒輪,內齒輪,傘齒,螺旋齒輪,螺絲傘齒輪等。【選配,可量測戟齒輪 HYPOIDE GEAR】 可以做聲

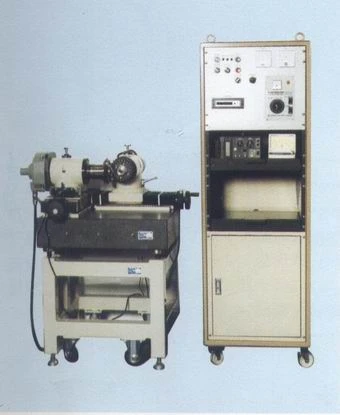

萬能型齒輪嚙合試驗機 QB-108型
萬能型齒輪嚙合試驗機 QB-108型
系統概要
本裝置標準仕樣以齒輪為代表的正齒輪以外可以檢查斜齒輪,內齒輪,傘齒,螺旋齒輪,螺絲傘齒輪等。
【選配,可量測戟齒輪 HYPOIDE GEAR】
可以做聲音試驗,齒接觸試驗,兩齒面嚙合,咬合試驗的檢查項目。
又因為高精度的測定,測定底座是採用花崗石製作。
概略仕樣
電源 ……………AC200V 1KVA
負荷剎車 ……………用量錶來設定,可以設定任意的負荷。
對像工件 ……………最大徑ψ250㎜、最大重量10㎏(包含治具)
軸間距離 ……………平行軸-5~255㎜
交差軸、驅動側:127.5~290㎜ 被動側:0~127.5㎜
軸角度 ……………0~360°可調整任意位置(設定單位30秒)
軸角度 ……………0~2500rpm無段設定,可正轉、逆轉。
佔地面積 ……………1700(W) × 900(D) ㎜
旭聯國際企業代理
傘齒輪嚙合試驗機
UBT3
仕 樣
軸角 55゜~180゜
主軸孔 B&SNO.9
安裝最大徑 120(但從錐形頂心只到50)
錐形頂心到主軸端面
30~40
軸角最小表示 1゜(數值表示)
前後磁性尺最小值 0.05
量錶 0.01
BMT10
仕 樣
軸角 90゜
主軸孔 B&S NO.9
安裝最大徑 160
錐形頂心到主軸端面
23~123
轉輪1回轉的移動量 2
量錶刻度 0.01
・主軸的軸徑因和SBG10B,10C相同、所以可直接用切齒用的工件支持棒。
・在SBG10B,10C可切削的90゜軸角的工件都可以在本裝置使用。
傘齒輪嚙合試驗機 UBT3
旭聯國際
