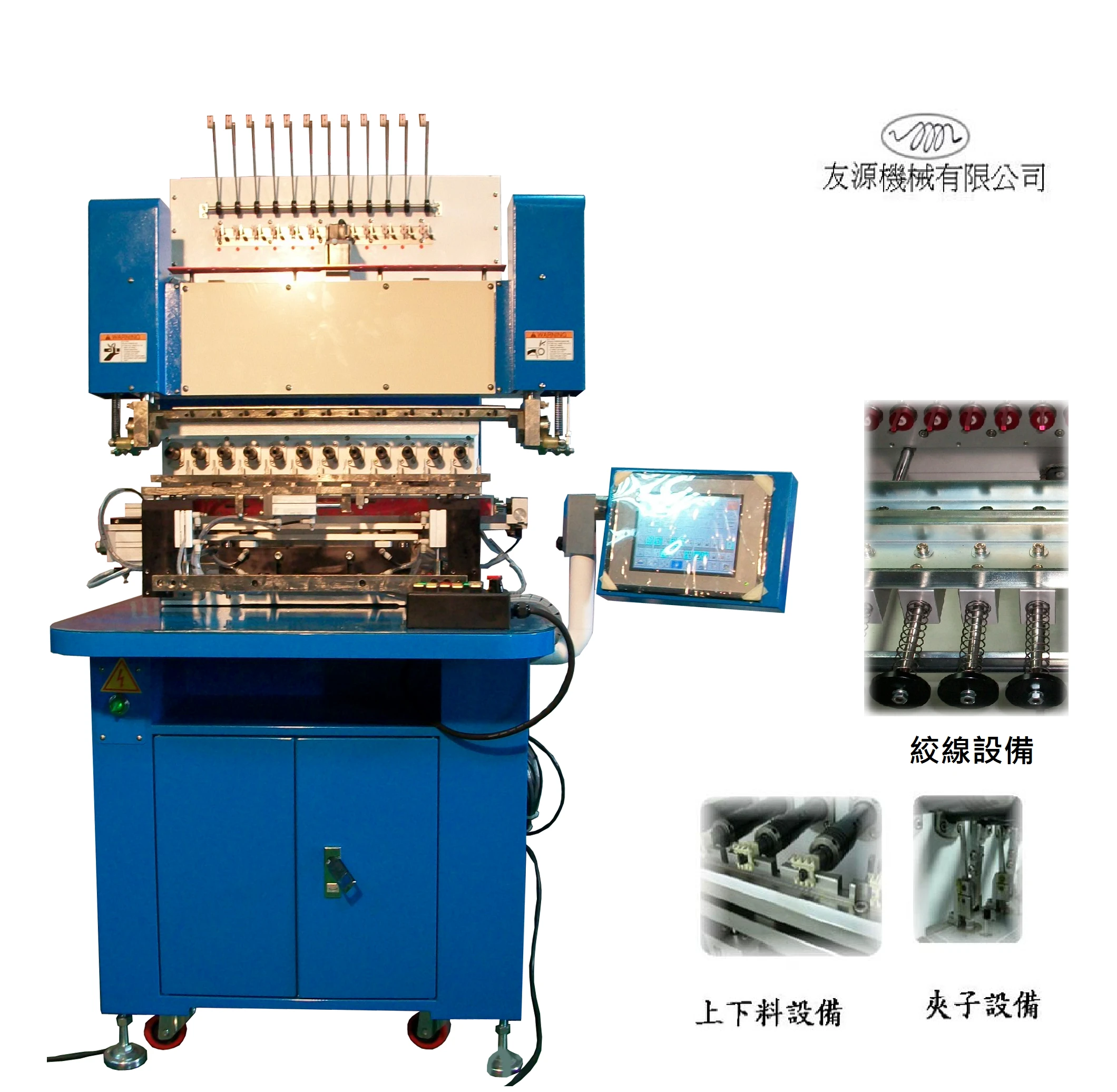

全自動12軸繞線-絞線機
教導互動之觸控,人性界面,操控簡易。調機時間短並具有自診功能,快速檢修。速換式芯軸治具。絞線有高速低噪音的特點。保證快速絞線的同時有更大的排線力矩。
![](/_file/C14/145538/AB/13215069825651.png)
特點:
1.教導互動之觸控,人性界面,操控簡易。
-中文化程式管理,易學易懂,五分鐘上手。
-無需鍵盤和外接電腦,直接輸入,調機時間短並具有自診功能,快速檢修。
2.四軸NC補間,呈螺旋纏腳。
3.CNC伺服器驅動,精準定位。
4.速換式芯軸治具。
5.四種角度纏PIN腳功能。
6.高轉速高精度,提高繞線品質與產量。
7.可單機操作,亦可搭配自動化生產,自動交換料、剪刀及氣壓夾線設備(特殊配備)。
8.採用32位元ARM控制晶片,功能更強大,運算速度更快,絞線高速低噪音的特點。
9.絞線開始至結束,均可智慧加、減速,保證快速絞線的同時有更大的排線力矩。
規格:
1.主軸:十二軸/主軸定位角度:360°
2.主軸轉速:9,000 r.p.m. 標準/正反轉(12,000/18,000 r.p.m. (最大) )
3.控制裝置:四軸同步伺服控制
4.最大導針移動範圍:
(1)X軸:100mm
(2)Y軸:100mm
(3)Z軸:55mm
5.適合產品規格:
(1)最大骨架外徑 Ø40mm
(2)最大幅寬:90mm
6.電源:單相AC 220V±10%,50/60 Hz
7.機台重量:310KG
8.機台尺寸:1,400(L)x780(W)x1,680(H)mm
9.機台裝箱尺寸:1,600(L)x1,050(W)x1,750(H)mm
10.定位精密度:0.01mm
11.纏線移動速度:20~200mm/sec
12.線徑尺寸:0.02~0.4mm
13.纏腳速度:150r.p.m.(最大)
14.纏腳角度:0°、45°、90°、135°
15.空氣壓力:4~6 Kg-f/cm²
16.消耗功率:3Kva
17.記憶儲存:USB+DOM 128 M (256M option)
18.配件選購:
(1)絞線設備
(2)伺服張力器
(3)自動交換料設備
(4)剪刀設備(更改馬達搭配剪刀設備線徑可達1mm)
絞線機規格:
1.電壓:單相AC220V±10% ,50/60Hz
2.主軸方向:順時針絞線 (S絞)
3.主軸數量:4 、6、8、12、16或結合客戶主機軸數定制
4.絞線長度:150mm(最小)~400mm(最大)
5.適用線徑:0.03~0.48mm
6.主軸速度:3,000r.p.m.(最大)
7.整機功率:≤500W
