五相微步進馬達驅動器 AC入力 HANMARK
HANMARK ◆使用AC85V~265V電源入力。◆16種驅動電流,最高達每相1.4A。◆可到125,000步/圈之解析度。
![MAC5518](/_file/C6/65269/AB/13818998840811.jpg)
MAC5518
特色◆ 使用AC85V~265V電源入力,更適合高速高扭力運轉需求場合使用。
◆ 可選擇共16種驅動電流,最高達每相1.4A。
◆ 使用一般五相步進馬達即可做微步進驅動。
◆ 可微步進到125,000步/圈之解析度。
◆ 解析度有500, 1000, 1250, 2000, 2500, 4000, 5000, 10000, 12500,
20000, 25000, 40000, 50000, 62500, 100000, 125000。
◆ 馬達噪音低,運轉平順。
◆ 提供單脈波(1P)及雙脈波(2P)兩種脈波入力方式選擇。
◆ 具警告輸出功能,確保產品安全性。
◆ 自動電流下降功能,可降低馬達溫度。
◆ 具有原點輸出及激磁解除功能,可搭配外部控制使用。
◆ 提供自我測試功能。
◆ 採用高速CPLD元件設計,提高產品穩定度。
◆ 電源輸入採用Soft-up Current技術,以免突然之大電流燒毀驅動器。
◆ LED顯示運轉狀態。
◆ 輸出入端均使用光耦合器以避免雜訊干擾。
◆ 特殊設計大型鋁合金外殼,散熱效果奇佳。
◆ 採平滑減振功能,使馬達振動更低。
規格☆ 使用電源 - 單相AC85V~265V, 50/60Hz
☆ 驅動電流 - 0.5A~1.4A
☆ 驅動方式 - 定電流橋式驅動
☆ 解析度 - 500,1000,1250,2000,2500,4000,5000,10000,12500,20000,25000,
40000,50000,62500,100000,125000
☆ 自動電流下降 - 30~70% (16段微調設定)
☆ 控制模式 - 單脈波(1P), 雙脈波(2P)
☆ 最大脈波速度 - 500K Hz
☆ 脈波寬度 - 5us(Min)
☆ 方向響應時間 - 10us(Min)
☆ 輸入訊號 - +4 ~ +10V, <20mA
☆ 輸入訊號阻抗 - 220Ω
☆ 輸出訊號 - 開集極迴路, 24V, 10mA(Max)
☆ 雜訊隔離 - 光耦合器
☆ 接線方式 - 可移式插槽
☆ 散熱方式 - 自然冷卻
☆ 工作溫度 - 0 ~ +40℃
☆ 工作溼度 - <85%RH
☆ 尺寸 (長x寬x高): 175*119*45 mm
☆ 重量 - 975g
![MAC5528](/_file/C6/65269/AB/13818998840812.jpg)

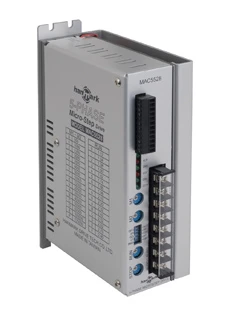

MAC5528
![型錄頁](/_file/C6/65269/AB/13818998840813.jpg)
型錄頁
